维基百科这样介绍莫斯科地铁：

"......（它）是世界使用率第二高的地下轨道交通系统，仅次于日本东京。

主要结构为中心辐射状，全长277.9公里，12条线路，171个车站。所有的线路按照开通顺序，获得1--12的编号。

最重要的是5号线----环线，负责连接起其余绝大多数线路，长度大约为20公里。"

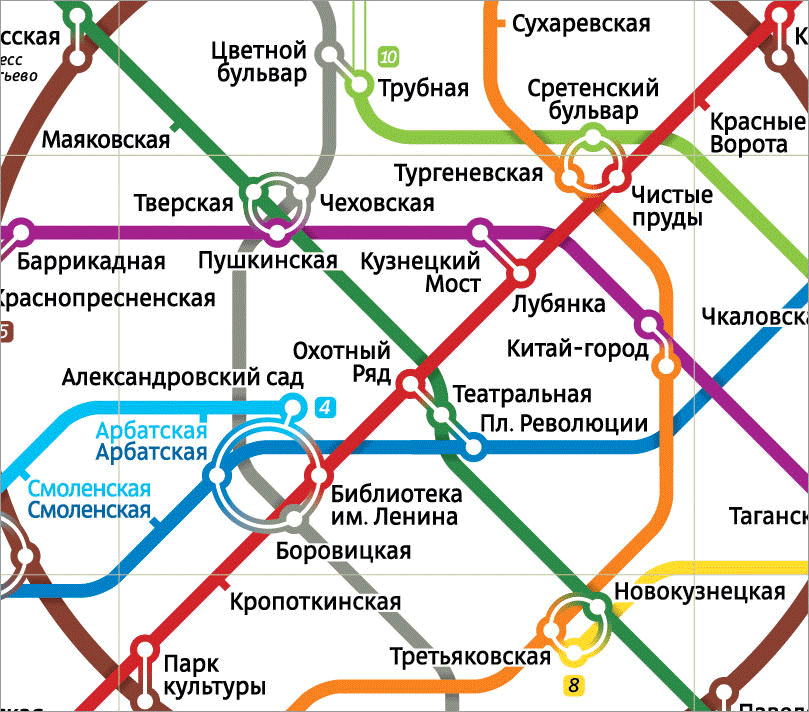

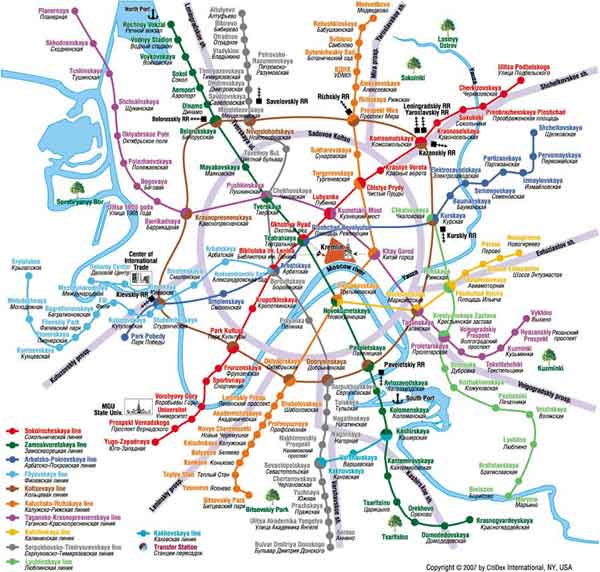

从上面的介绍，可以看出莫斯科地铁是一个复杂的系统。它的实际形状如下图：

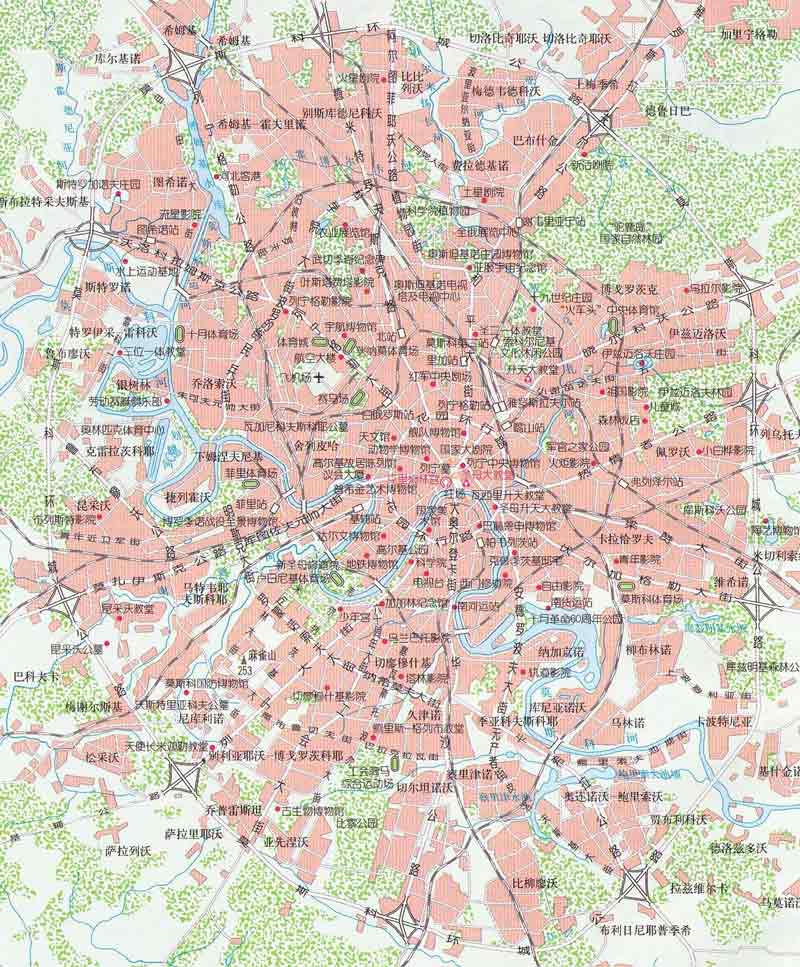

如果你觉得上面的图挺乱的，那么看到地面的示意图，恐怕头都要晕了。

俄罗斯设计公司Art. Lebedev Studio，负责设计新版的《莫斯科地铁交通图》。

怎样才能画出一张更清晰、更美观的地图呢？

==================================

这家公司在网站上公开了设计的过程和细节。我们可以从中看到，一个良好的设计具有多么巨大的优越性，以及其背后包含的精心构思。

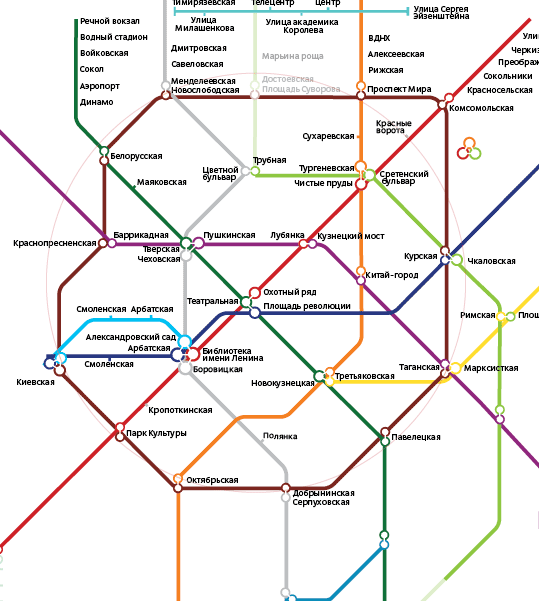

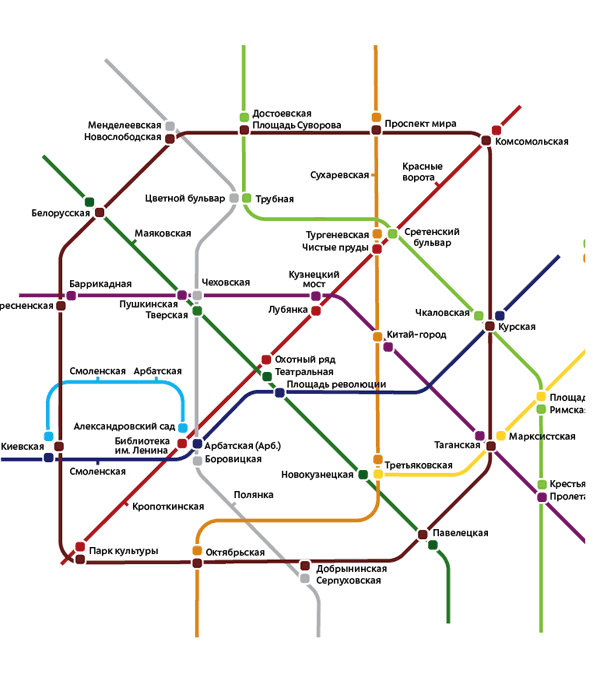

1. 首先，将线路都画成直线。

2. 然后，将环线和各个弯角"平滑化"处理，简化和柔和形状，这样显得更美观。

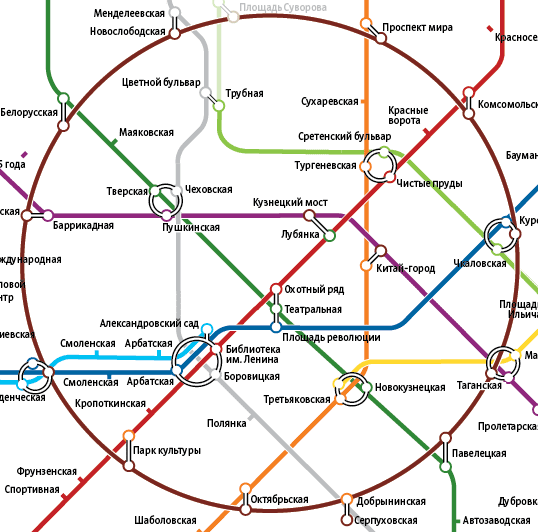

3. 环线还是不够醒目，最后决定将环线改成圆环，进一步简化形状。

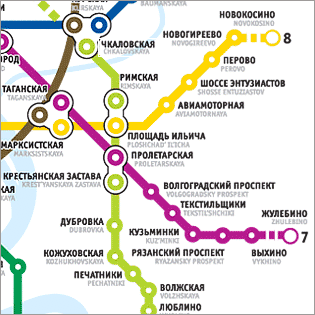

4.在细节上，一开始的时候，每个站点用圆点表示。

后来，觉得干扰太大，就改用短横表示站点，这样可以更突出主干。

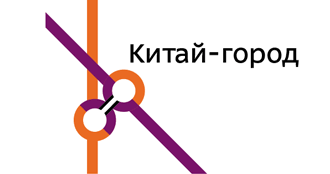

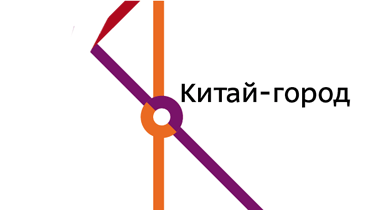

5. 对于多条线路交叉的站点，原先的画法是直接交叉，

后来，决定改成圆环连接，靠北的线路在上方。

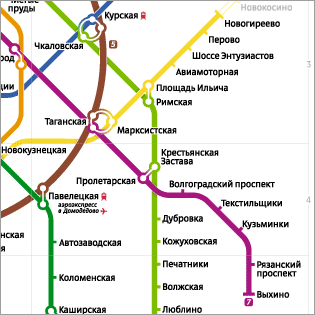

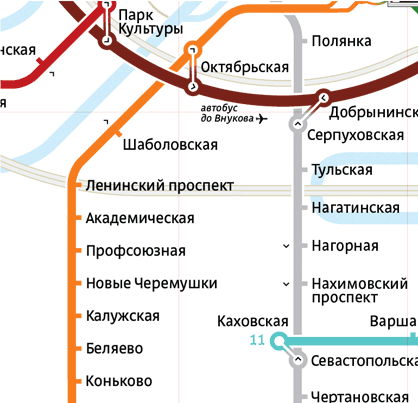

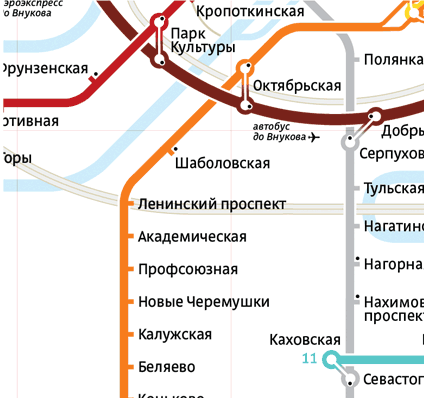

6. 除了总图以外，在放大的细节图上，还注明了每个出口的方向。一共做了三种设计。

设计一：圆环外的黑点表示出口方向。

设计二：圆环内的黑点表示出口方向。

设计三：圆环内的箭头表示出口方向。

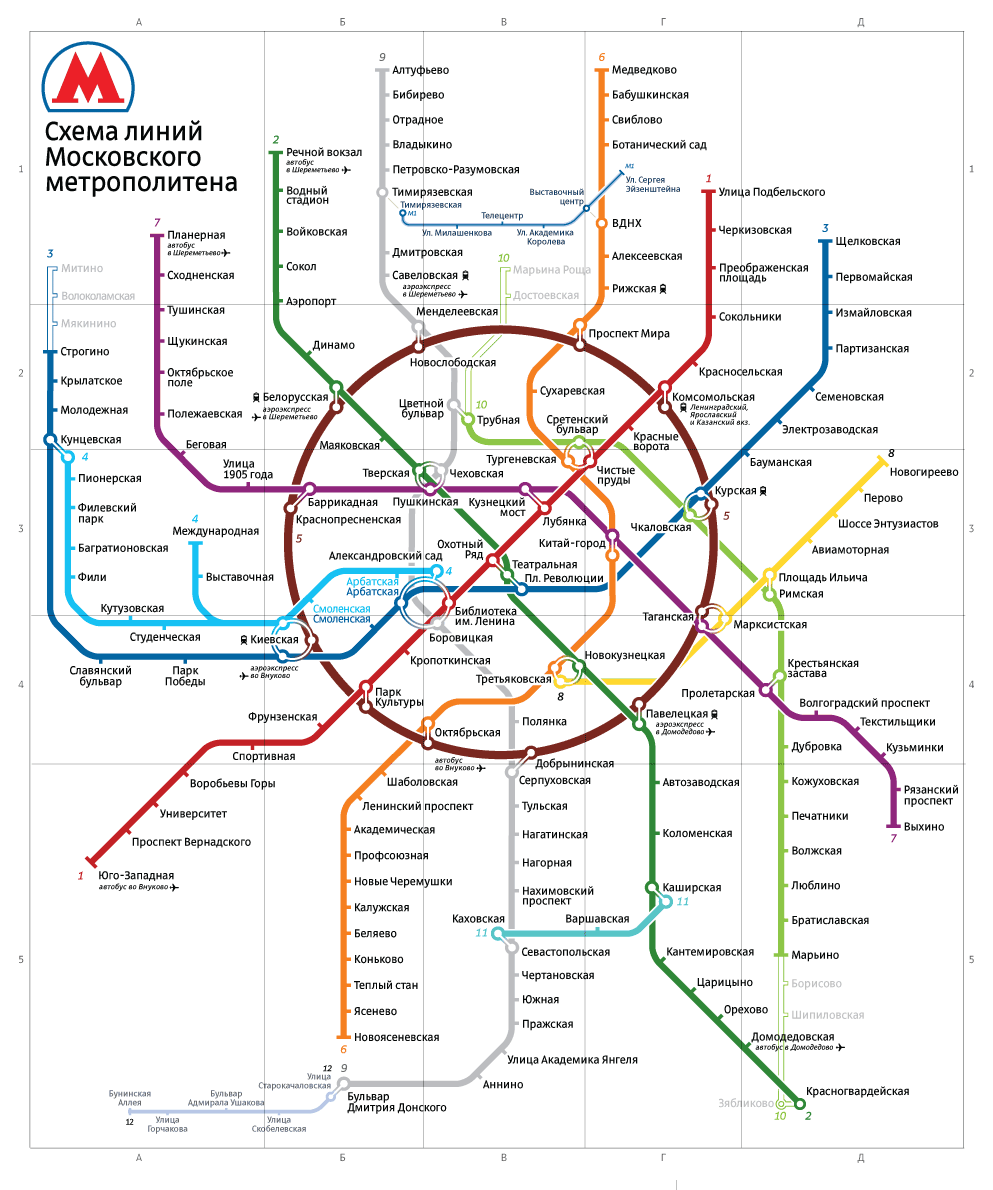

7. 在总图上，为了便于区分，为背景加上网格线。并且在纵向和横向上，对每个网格进行编号，这样有利于为每个站点定位。

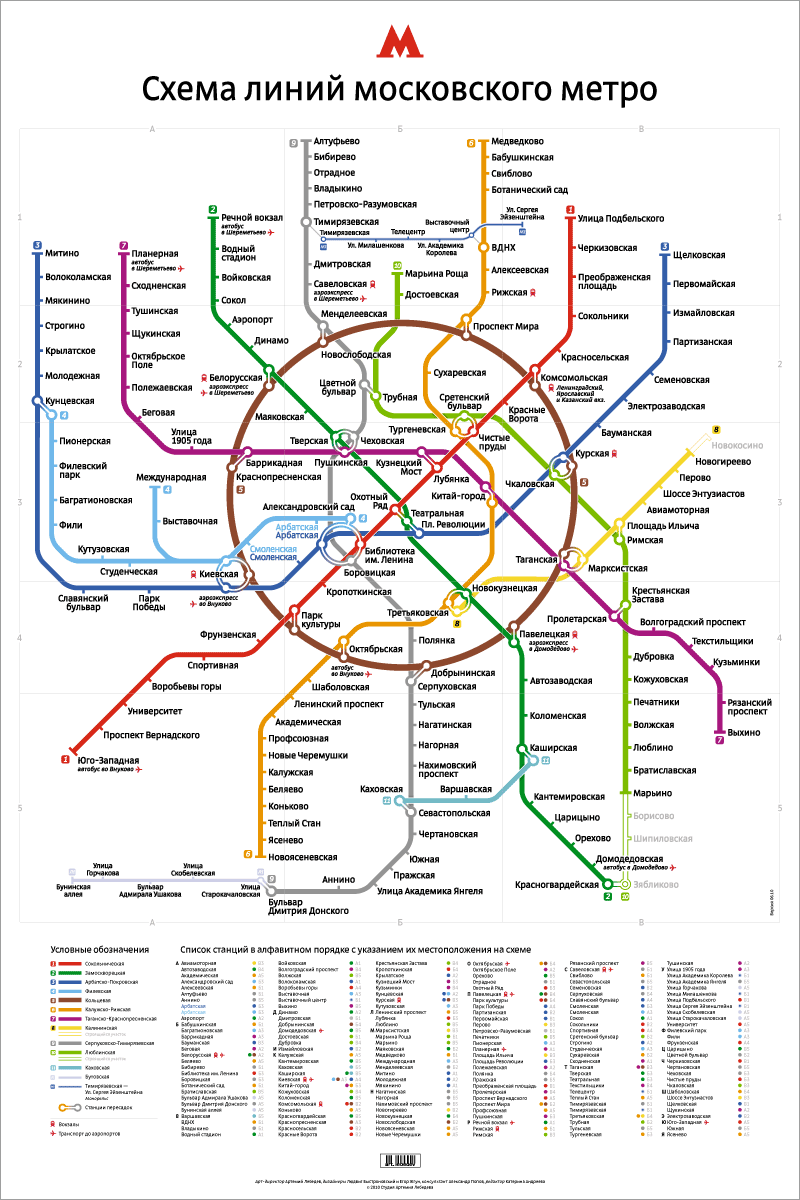

8. 现在来看最终的定稿，比过去的地图真是有了极大的进步。

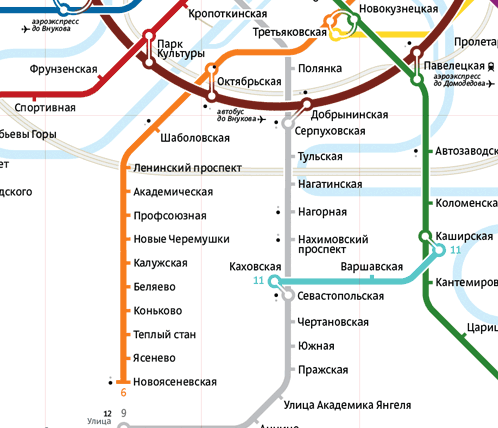

9. 定稿的细部。

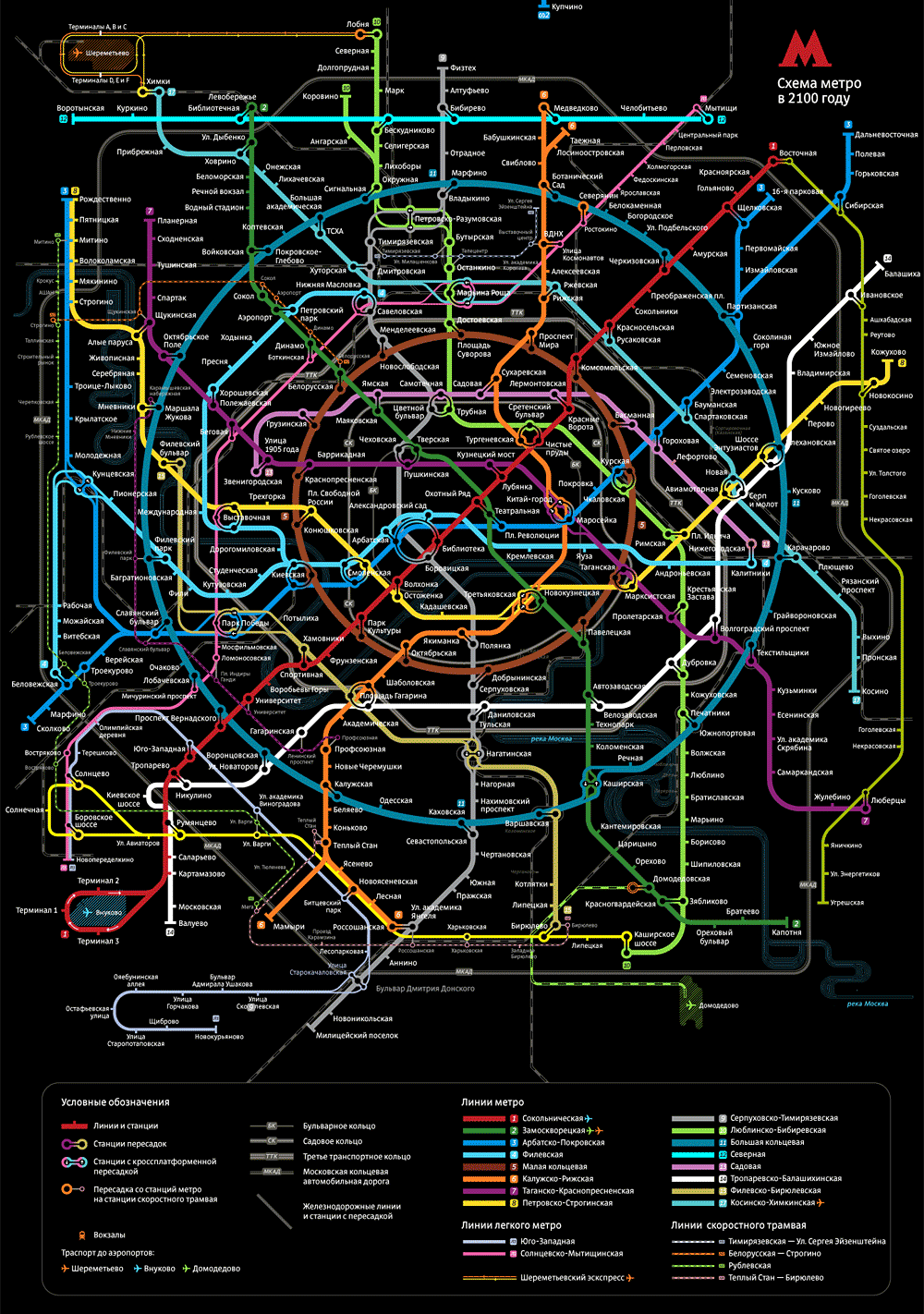

10. 莫斯科的地铁规划已经做到了2100年。下面是那时的模拟图，真是够复杂的。

（完）
